摩擦阻力計算

發布時間：2021-02-04

空氣在管道內流動時,單位長度管道的摩撩壓力損失按下式計算: 式中Rm——單位長度摩擦壓力損失,Pa/m; v——風管內空氣的平均流速,m/s; &ho;——空氣的密度,kg/m3; 入一一摩擦阻力系數; Rs一一風管的水力半徑，m 圓形風管 Rs=D/4 式中D一一風管直徑,m。矩形風管 Rs=ab/2（a+b）式中a、b一一矩形風管的邊長，m 因此,圓形風管的單位長度摩擦壓力損失 Rm=入v2/D/&ho; Pa/m 摩擦阻力系數入與空氣的流動狀態和管壁的粗糙度有關。在通風管道內空氣的流動狀態大多處于水力過渡區,通風管道定型化編制組推薦按下式計算入值。式中e—風管內壁的粗糙度,mm。

局部阻力計算程序

信息來源：發布時間：2021-02-04閱讀：851

管件(如三通、彎頭等)的局部壓力損失按下式計算：
Z=ξv²ρ/2
式中Z——局部壓力損失,Pa,
ξ——局部阻力系數,
V——空氣流速,m/s
ρ——空氣密度,kg/m3。
局部阻力系數通常由試驗確定,詳見表6-8。選用時要注意試驗用的管件形狀和試驗條件,特別要注意值對應的是何處的動壓值。三通的作用是使氣流分流或合流。對合流三通,兩股氣流在匯合過程中它們的能量損失是不同的,它們的局部壓力損失應分別計算,即直管和支管的局部壓力損失要分別計算。
合流三通內直管和支管的流速相差較大時,會發生引射現象,邱流速大的氣流要引射流速小的氣流。在引射過程中流速大的氣流失去能量,流速小的氣流獲得能量。因此某些支管的局部阻力系數會出現負值,但不會兩者都出現負值。
由于在引射過程中會有能量損失,為減少三通的壓力損失,在設計時應使支管和直管的流速盡量接近。

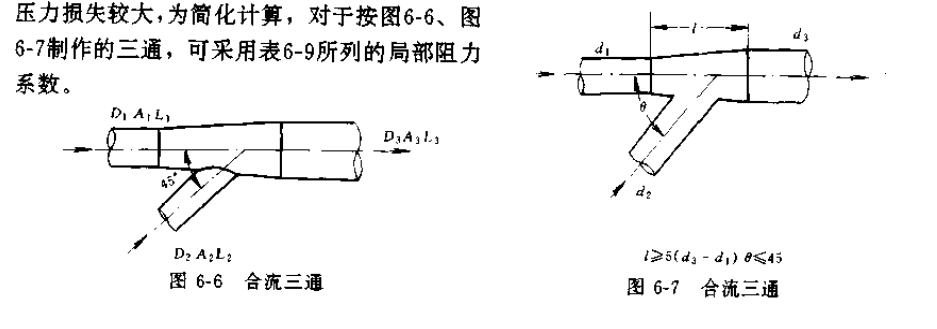

從表6-8可以看出,三通局部壓力損失的計算較為繁瑣。在通風除塵系統中,系統的總
